XL-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

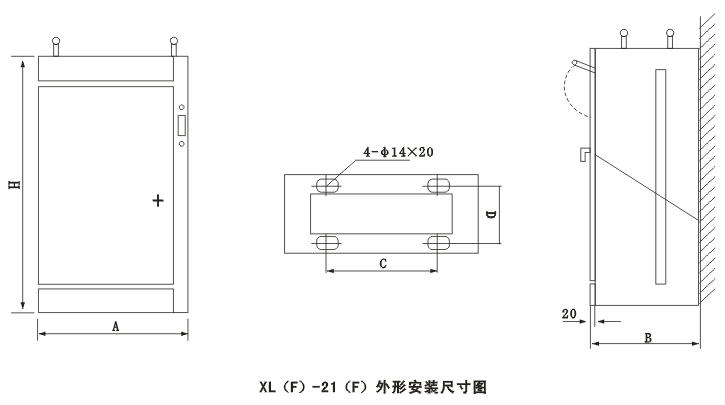

柜体外形尺寸及安装尺寸


•
  有色置业-青园小区配电
  工程介绍：湖南有色置业发展有限公司是湖....
•
  百合•湖滨花园配
  工程介绍：百合•湖滨花园位于长沙市....
•
  华润.凤凰城配电设备采
  工程介绍：华润置地有限公司（HK 1109）是....

1、环境温度：-5℃～+40℃，且24h内的平均温度不超过+36℃。
2、海拔高度：不超过2000m。
3、相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考 虑到温度的变化允许产生适度的凝露。
4、设备安装时与垂直面的倾斜度应不超过5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
